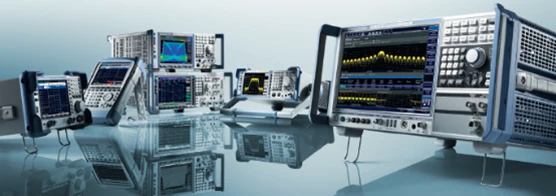

Типи аналізаторів спектра

Існує кілька типів аналізаторів спектра, кожен із яких має свої особливості та переваги. Найпоширеніші типи:

• супергетеродинні аналізатори спектра — це найпоширеніший тип, що відрізняється високою чутливістю та широким діапазоном частот;
• аналізатори спектра реального часу (Real-Time Spectrum Analyzers — RTSA) — дають змогу аналізувати сигнали, що швидко змінюються, без пропусків, що особливо важливо для виявлення короткочасних перешкод;
• векторні аналізатори сигналів (Vector Signal Analyzers — VSA) — надають розширену інформацію про сигнал, включно з фазою та квадратурними компонентами, що необхідно для аналізу складних модульованих сигналів;

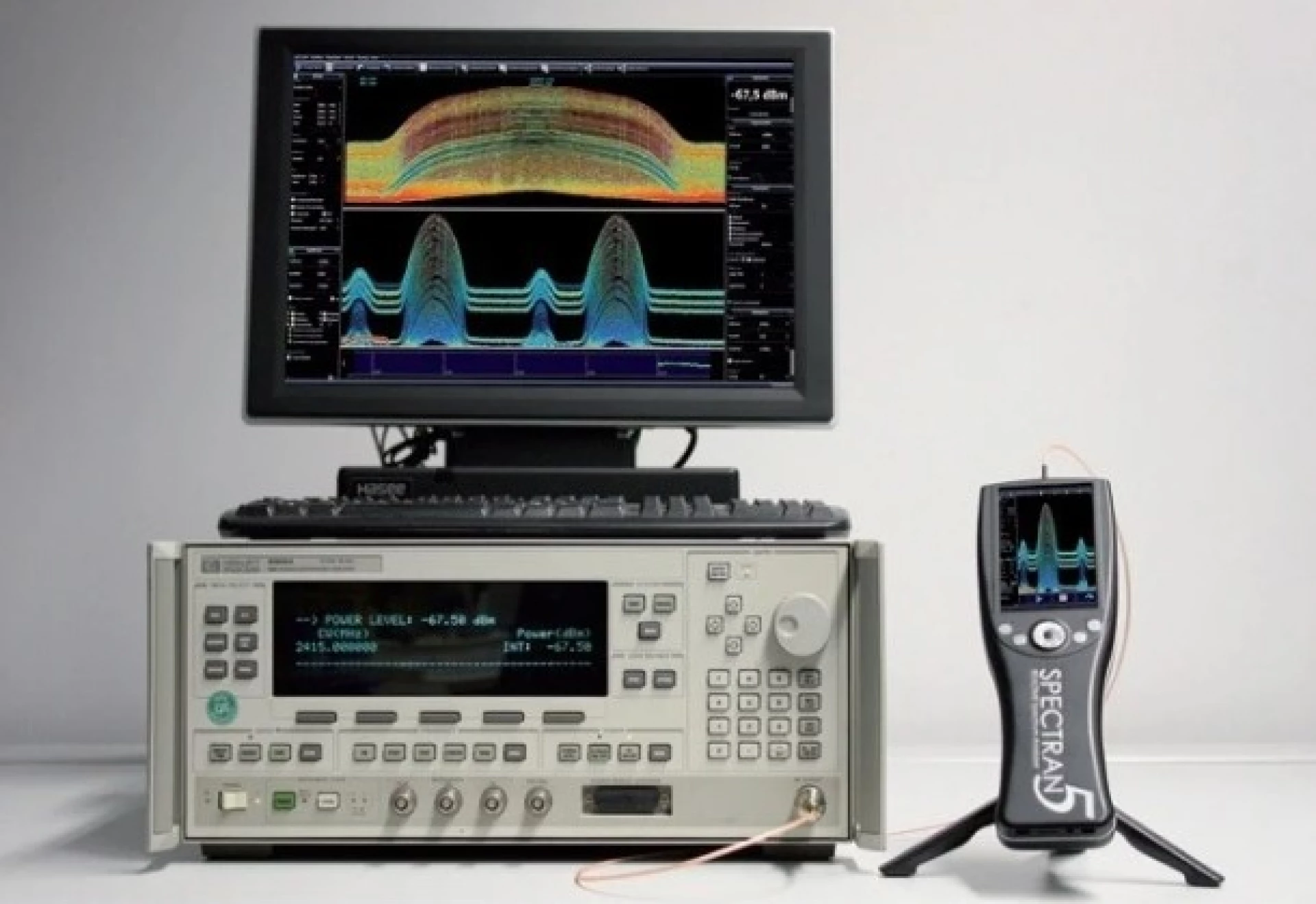

• портативні аналізатори спектра — компактні та легкі пристрої, призначені для роботи в польових умовах.

Для чого потрібні аналізатори?

АС дає можливість представити аналізовану інформацію в частотній формі. Це дає змогу оцінити рівень амплітуди на різних частотах у межах досліджуваного інтервалу, а також визначити, які гармоніки є провідними.

Цей важливий інструмент використовується під час виконання безлічі робіт. Так, наприклад, його застосовують для:

• вимірювань характеристик даних, що приймаються та передаються, у радіочастотній області;
• тестування кабельних телекомунікаційних систем;
• оцінки сумісності приймальних і передавальних пристроїв;
• налагодження радіоапаратури, мобільного та телекомунікаційного обладнання;
• оцінки відповідності стандартам радіопередавальних пристроїв;
• діагностики та калібрування генераторів;
• реставрації та редагування акустичних записів;
• а також в інших галузях науки й техніки.

Основними характеристиками аналізатора спектра є:

• робочий діапазон частот — це діапазон частот, у якому аналізується спектр сигналів. Він визначається, в основному, діапазоном перебудови генератора частоти, що хитається;
• роздільна здатність — це мінімальна відстань по осі частот між 2-ма складовими спектра, за якої можуть бути виділені окремі лінії та виміряні їхні рівні. Роздільна здатність, в основному, визначається шириною смуги пропускання підсилювача проміжної частоти та діаметром світлової плями на екрані;
• час аналізу — це час, протягом якого отримують зображення досліджуваного спектра на екрані аналізатора. За цей час відбувається зміна частоти напруги гетеродина від мінімального до максимального значення. Час аналізу обернено пропорційний квадрату роздільної здатності.

Фахівці інтернет-магазину A-Comms зазначають, що в промисловості випускаються різні аналізатори спектра, призначені для дослідження спектра сигналів із діапазоном робочих частот від 0.01 до 40 Мегагерц.

Завдяки широкому спектру можливостей аналізатори спектра використовуються для контролю, діагностики та налаштування різноманітного електронного й телекомунікаційного обладнання. Вони дають змогу своєчасно виявляти перешкоди, оцінювати параметри сигналів, контролювати стабільність роботи систем і забезпечувати точність проведення вимірювань під час технічного обслуговування.
