Що таке пігтейл (pigtail) і чому якість кабелю критична для Wi-Fi та LTE антен

Типи конекторів та їх застосування

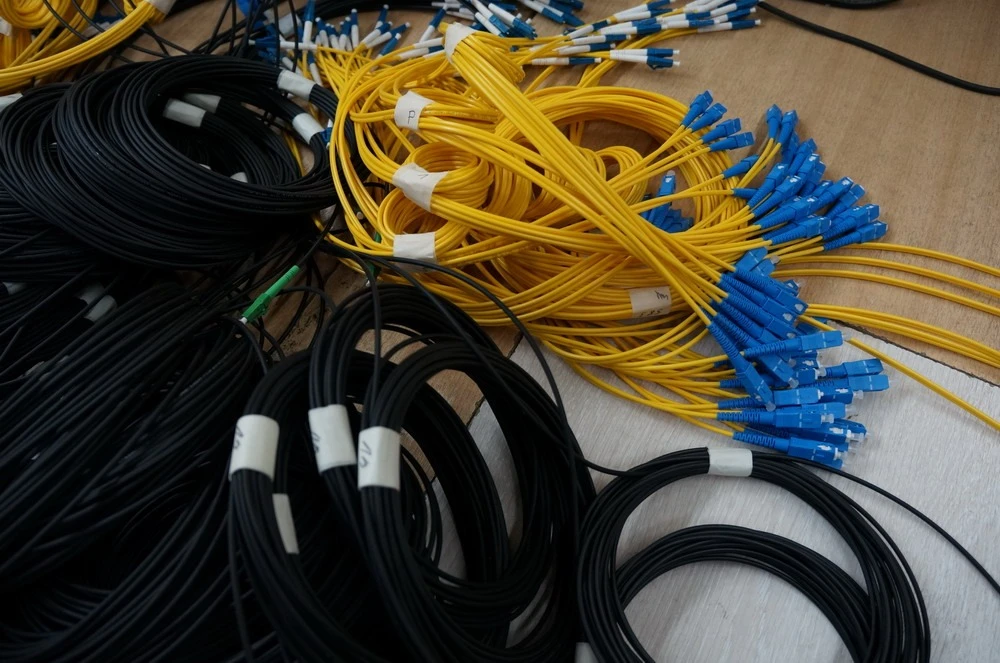

Пігтейли випускаються з різними типами оптичних конекторів, які відрізняються форм-фактором, способом фіксації та діаметром ферули:

• FC — різьбовий металевий конектор, відрізняється високою механічною міцністю та стійкістю до вібрацій. Використовується у вимірювальному обладнанні, на вузлах зв’язку, у місцях із підвищеними вимогами до надійності.
• SC — прямокутний пластиковий конектор із засувкою, зручний для швидкої комутації. Широко застосовується в мережах доступу, ЦОДах, на крос-панелях.
• ST — байонетний металевий конектор, трапляється переважно у старих багатомодових мережах.
• LC — найпопулярніший сьогодні компактний конектор із фіксатором. Використовується в переважній більшості сучасних мереж (ЦОДи, СКС, серверні стійки), оскільки забезпечує максимальну щільність портів.
• MPO/MTP — багатоволоконні роз’єми для паралельної передачі даних (40/100 Гбіт/с і вище), застосовуються в магістральних і високошвидкісних системах.

Для чого використовується оптоволоконний пігтейл?

Як зазначають фахівці інтернет-магазину A-Comms, основне призначення оптоволоконного пігтейла полягає в оконечуванні оптоволоконного кабелю та створенні роз’ємного з’єднання. Без роз’єму оголене оптоволокно неможливо підключити до адаптера, оптичного модуля, патч-панелі, розгалужувача або випробувального пристрою. При використанні пігтейла кінець із роз’ємом завжди готовий до підключення, тестування та технічного обслуговування.

В оптичній розподільчій шафі пігтейли зрощуються з магістральними волокнами та прокладаються до панелей з адаптерами. В абонентській або розподільчій коробці вони з’єднують живильні або розподільчі волокна з портами на стороні абонента. У з’єднувальних коробках водонепроникні або посилені пігтейли забезпечують перехід зовнішніх кабелів у з’єднувальні лінії з роз’ємами.

Пігтейли SC/APC широко використовуються в мережах FTTH і PON, оскільки кутові роз’єми допомагають знизити рівень зворотного відбиття. Пігтейли LC/UPC часто застосовуються у панелях високої щільності та центрах обробки даних.

Купити оптичний пігтейл

Вибрати оптичний пігтейл — відповідальне завдання, адже слід врахувати всі необхідні умови під час виконання монтажних робіт. Пігтейли застосовуються для стикування ВЧ-кабелю та модема або роутера. Найчастіше існує два види «поросячих хвостів» — із роз’ємами CRC9 і TS9. Ці роз’єми зовні дуже схожі, а відмінність полягає лише в діаметрі гнізда та штекера перехідника.

Не секрет, що оптичні сигнали проходитимуть кабелем із мінімальними зворотними втратами та низьким загасанням лише в тому випадку, якщо все працює правильно.

Важливо віддавати перевагу лише перевіреним виробникам, які випробовують свою продукцію перед продажем. І, звичайно, дуже важливо звернути увагу на торгову точку, яка пропонує пігтейли. Вона повинна мати хорошу репутацію, широкий асортимент товарів і водночас пропонувати доступну вартість.
